Zephyr III 系列掃描儀
適用于三坐標、機器人、測量臂和機床的高性能掃描儀.
Zephyr III系列的特殊設計，專門滿足不斷增長的生產力需求。
Zephyr III 高端掃描儀搭配150mm或50mm激光線，能在數秒間輕松掃描復雜物體。藍色激光線可直接掃描黑色或光澤表面。作為通用產品，它們滿足CMM所有測量需求，并且可以在測量臂、機器人、機床和光學跟蹤儀上靈活切換。
Zephyr III系列，突破3D掃描極限
濃縮30年經驗
包含眾多高科技的Zephyr III 掃描儀，可以完美處理復雜操作，例如形位公差分析 (GD&T)或色圖。
300hz超高采集頻率，150mm超寬激光線(Zephyr III 150)，自動化完全集成，Zephyr III掃描儀將帶來驚人的生產率。
ZEPHYR?III 50
精度最高
專注于高精度和高分辨率的小尺寸掃描。
捕獲所有細節：雕刻，鉆孔，零件邊緣，凹槽等。

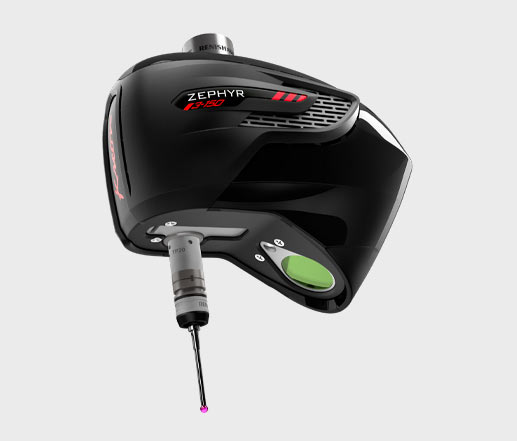

ZEPHYR?III 150
速度最快
150mm激光線，分秒間掃描大物件。
整體表面檢測的理想選擇：變形，組裝，磨損等。

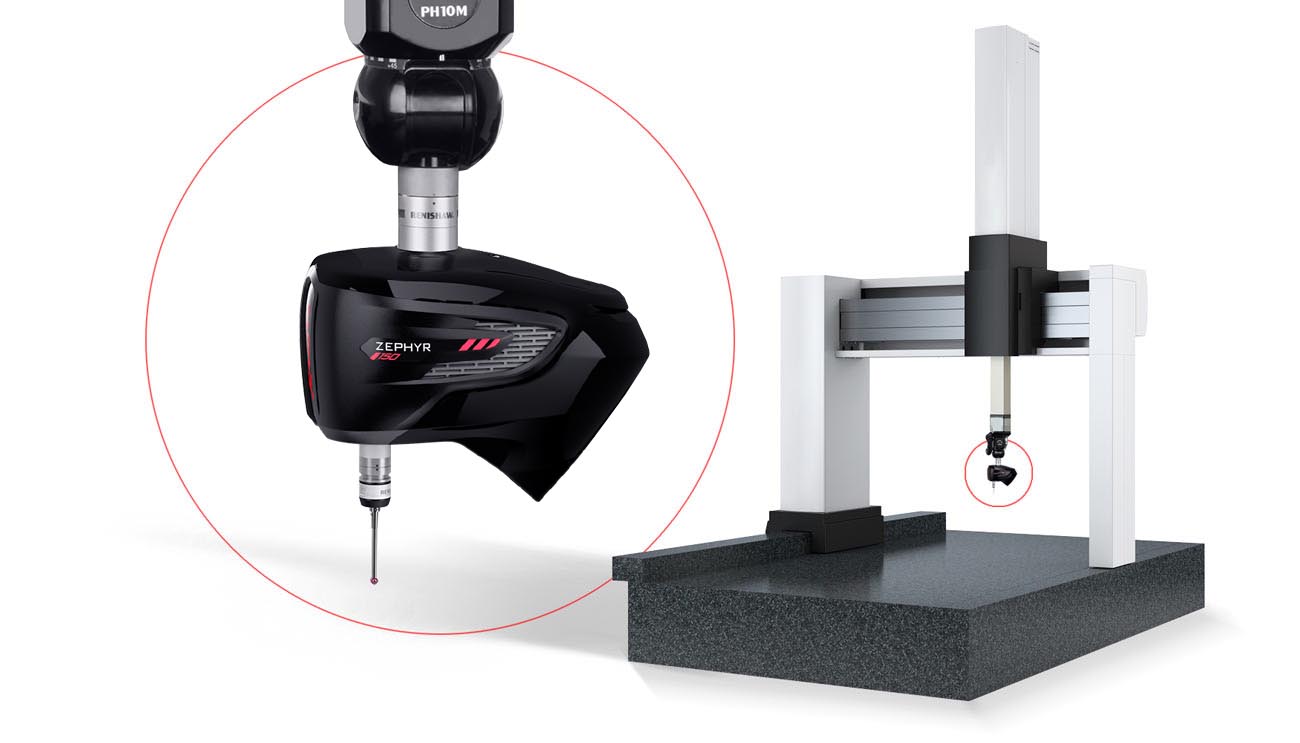

CMM上全自動化集成
- 同一軟件驅動CMM、掃描儀和數據處理。
- 自動校準掃描儀位置
- 既可以有探針直接導入掃描儀下方，也可以使用自動更換架在掃描和點測之間自由切換。
- 使用Kreon掃描儀和PH10機動測座(T/M/MQ)檢測物體所有表面
速度
1,200,000 pts/sec
精度
5 μm*
激光線寬
150 mm*
超高掃描速度
- 150mm激光線寬(Zephyr III 150)可以優化掃描次數
- 提高頻率后可以縮減操作時間
- 每秒120萬點的獲取速度可以快速獲得密集點云
超高精度和分辨率
- 藍色激光能保證反光表面的最佳掃描精度
- 3D掃描儀的溫度補償功能可以節省預熱環節，保持恒定精度。
多功能性
- 使用導入掃描儀下方的探針，同時實現掃描和點測
- 與CMM的高兼容性
- PH10、自動更換架 (ACR3) 可用
- 機器人，Kreon測量臂，光學跟蹤器和機床的擴展兼容性
掃描儀參數
| Zephyr III 150 | Zephyr 50 | |
|---|---|---|
| 最大掃描速度 | 1,200.000 pts/sec | 1,200.000 pts/sec |
| MPE (P[Size.Sph.All:Tr:ODS]) (2σ) *1 | 14 μm | 5 μm |
| MPL (P[Form.Sph.D95%:Tr:ODS]) (2σ) *2 | 15 μm | 8 μm |
| MPL (P[Form.Pla.D95%:Tr:ODS]) (2σ) *3 | 20 μm | 10 μm |
| 最大激光線寬 | 150 mm | 50 mm |
| 最高頻率 | 300 Hz | 300 Hz |
| 激光線顏色 | 藍色 2M等級 | 藍色 2M等級 |
| 線分辨率 | 50 μm | 15 μm |
| 檢測距離 | 85 mm | 95 mm |
| 視野范圍 | 110 mm | 40 mm |
| 溫度補償/是 | Yes | Yes |
*1 MPE (P[Size.Sph.All:Tr:ODS]): 完整取點最大誤差(位移模式)
*2 MPL (P[Form.Sph.D95%:Tr:ODS]): 球體95%取點最大標準差(位移模式)
*3 MPL (P[Form.Pla.D95%:Tr:ODS]): 平面95%取點最大標準差(位移模式)
